半导体用反渗透纯水设备

作为高科技制造的核心领域,半导体行业对生产环境的纯度有很高的要求,其中超纯水的质量直接关系到芯片的产量和性能。在半导体制造过程中,水广泛应用于清洗、光刻和蚀刻等关键过程,任何小杂质都可能导致产品缺陷。反渗透纯水设备已成为保证半导体生产质量的重要基础设施,通过先进技术提供稳定的高纯度水源。

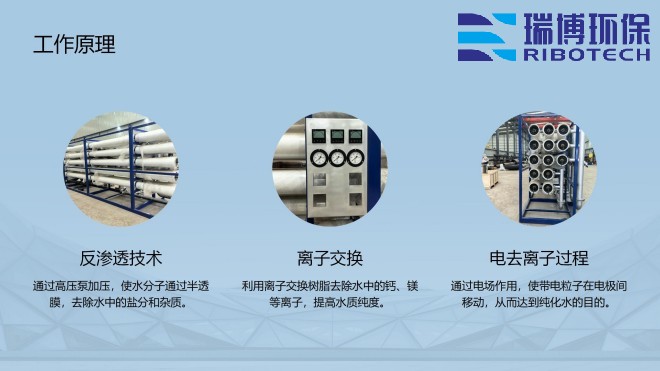

反渗透技术是一种基于半透膜在压力驱动下有选择地去除水中离子、有机物和微生物的高效膜分离技术。该过程通过反渗透压实现,能有效去除99%以上的溶解固体,产生电阻率高的纯净水。在半导体应用中,反渗透设备通常与多级预处理相结合,以确保优化进水条件,从而延长膜组件的使用寿命,提高整体效率。

半导体用纯水必须符合严格的行业标准,如电阻率大于18兆欧·厘米、总有机碳含量低于5ppb、无颗粒物和细菌污染等。这些参数确保了水在精密制造过程中不会引入任何导电性或杂质。为了满足半导体工厂对超纯水的动态需求,反渗透纯水设备通过精密过滤和连续监测系统实时调节水质。

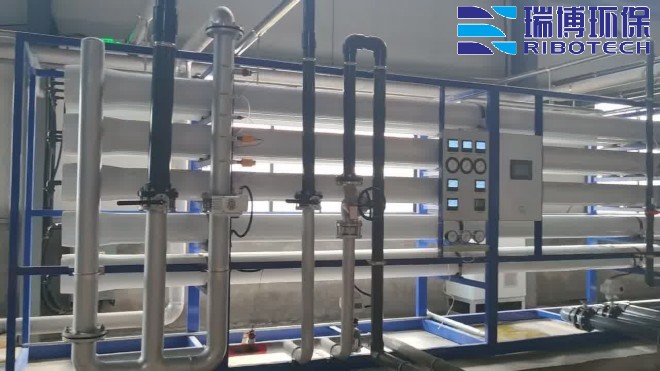

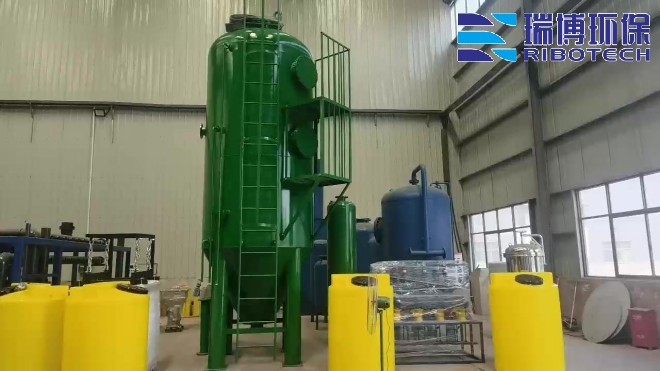

在实际应用中,反渗透纯水设备通常集成预处理、反渗透膜单元和后处理模块,形成完整的纯化系统。为了去除大颗粒和氯离子,预处理阶段包括沉淀、活性炭过滤和软化;反渗透膜负责深度脱盐;后处理通过紫外线消毒或离子交换进一步提炼水质。这种多级设计不仅提高了水的纯度,而且降低了运营成本。

反渗透纯水设备的关键优点是其高可靠性、自动控制和节能性。现代设备采用耐腐蚀材料和智能监控系统,可满足半导体工厂的连续运行需求,减少化学品的使用,满足环保要求。此外,模块化设计便于维护和扩展,有助于企业应对产能变化和技术升级。

简言之,反渗透纯水设备在半导体行业中发挥着不可或缺的作用,为高端芯片制造提供了基本保障。随着半导体技术向更小的工艺和更高的集成度发展,对纯水质量的要求将越来越严格。未来,反渗透设备有望进一步提高能效和水质稳定性,通过创新材料和智能集成,促进整个行业的可持续发展。
